概述
三维可视化建模技术是将物理对象或构想对象1:1逼真三维再现到计算机上的技术。三维可视化建模技术是未来智能单元、智能产线、智能车间、智能工厂三维可视化数字孪生系统建设的基础。
三维可视化建模技术流程
1. 已有三维设计模型的情况
主要工作：模型的轻量化、美化处理。
依据图纸，通过三维设计软件所形成的三维模型，由于过于精细而导致数据量极大，一台设备的三维面数甚至超过百万级。
在将三维CAD模型导入三维可视化平台系统前，通过轻量化处理算法检索三维CAD数据的几何特征，辨识几何外观，然后对几何元素的参数进行设置，在保证几何外观不失真的情况下，使该几何元素面数最少（如算法辨识到一个管道模型，系统会降低管道模型的分段数，在保证外观真实的前提下，减少几何模型面数），在此基础上经过人工修补和完善，添加纹理贴图，使设计院提供的三维模型数据达到三维平台的运行要求，最终实现三维模型的网页浏览和移动端浏览，
如下所示：

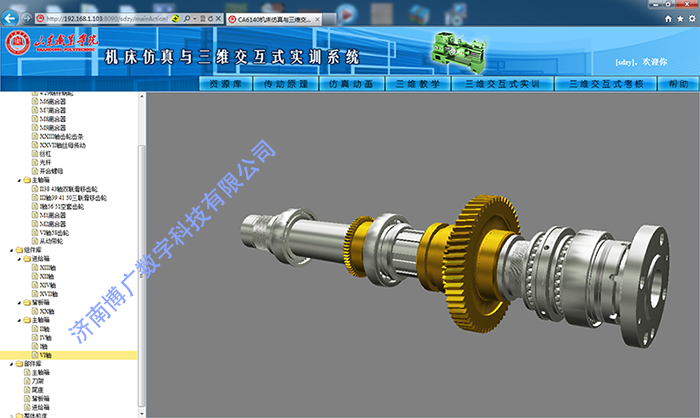

B/S方式浏览

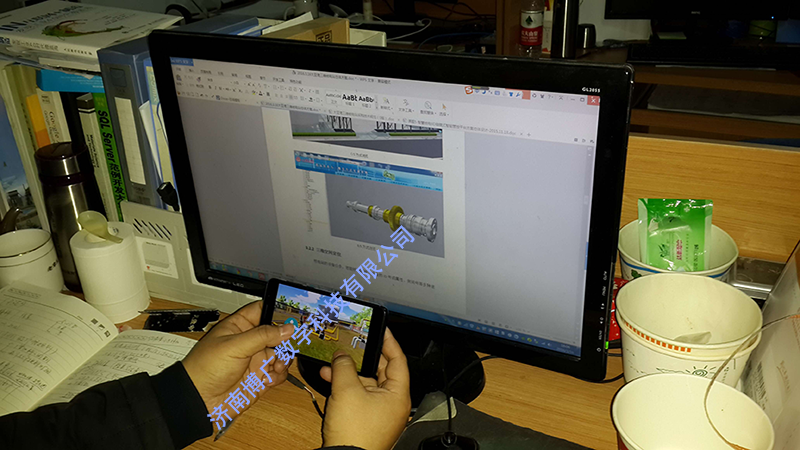

移动端浏览
2. 没有三维设计模型的情况
针对没有三维设计模型的对象，需要采集三维建模素材，通过3DMAX等建模软件进行三维建模。
2.1 三维建模数据采集

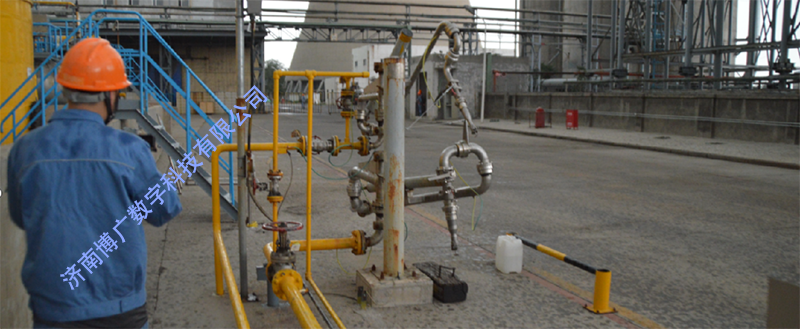

1） 现场拍照
通过现场拍照，获取建模参考和纹理素材。

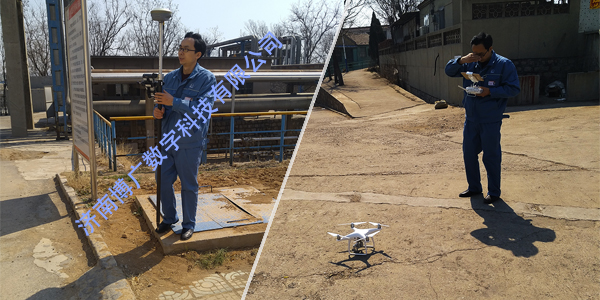

2） 无人机倾斜摄影
通过无人机倾斜摄影得到建模对象的纹理、地形数据和三维点云参考。

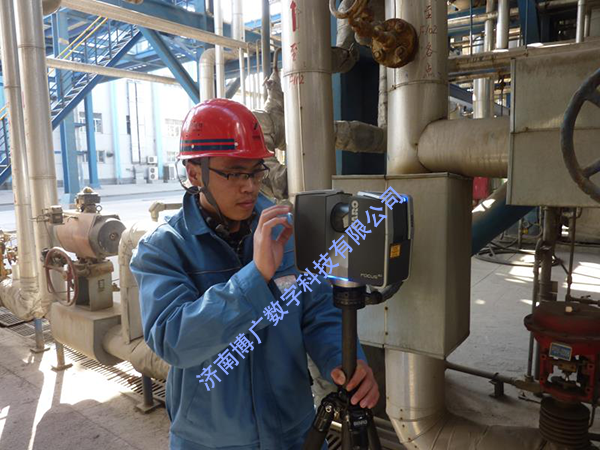

3） 三维激光扫描
通过三维激光设备对工厂对象进行扫描，获取三维建模的点云素材。

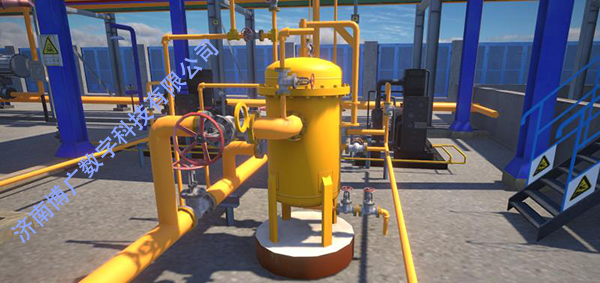

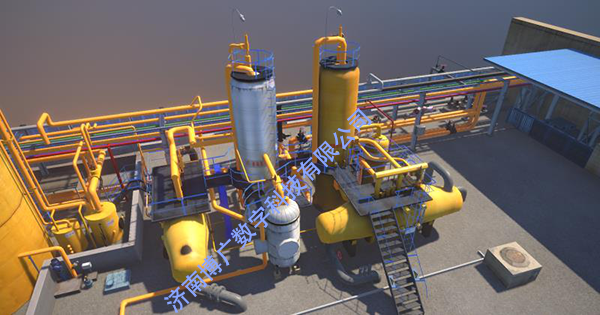

2.2 三维建模
1）三维建模按名义几何尺寸建立，比例为 1 ∶ 1 。
2）三维实体模型反映部件的真实尺寸。三维模型底部与其附着面保持一致。三维模型外形主要结构应表达清楚、准确和完整。
